將地面上相鄰控制點連接而成的折線稱之為導線。這些控制點稱為導線點，相鄰導線之間的直線邊稱為導線邊，相鄰導線邊之間的水平角稱為轉折角。通過觀測導線邊的邊長和轉折角即可計算出各導線點的平面坐標。

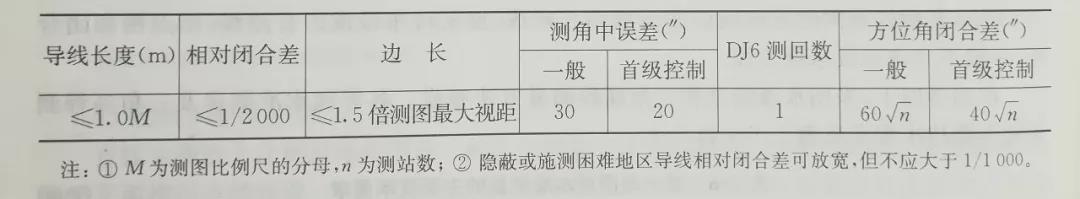

 導線測量布設靈活，要求通視方向少，邊長直接測定，適宜布設在建筑物密集、視野不甚開闊的城市、廠礦等建筑區和隱蔽區，也適合于交通線路、隧道和渠道等狹長地帶的控制測量。隨著全站儀的廣泛使用，使導線邊長加大，精度和自動化程度提高，從而使導線測量成為中小城市和廠礦等地區建立平面控制網的主要方法。圖根導線測量的主要技術指標如下表所示：

一、導線的布設

 根據測區的實際情況，導線可以布設成閉合導線、附合導線和支導線三種形式。

1、閉合導線

   起閉于同一高級控制點的導線稱為閉合導線。如下圖

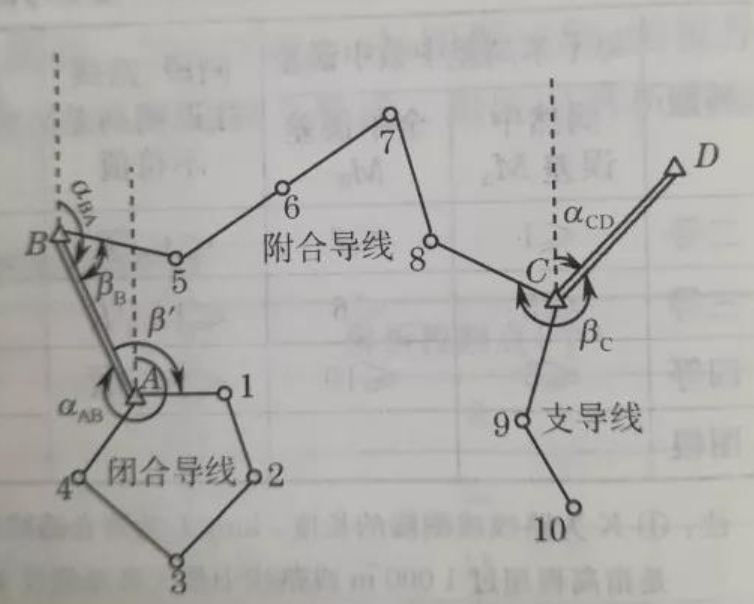

 以高級控制點A為起始點，BA為起始點方向，布設導線點1234，再回到A點，形成一閉合多邊形。該閉合多邊形本身有嚴密的幾何條件，具有檢核作用。

 2、附合導線

         由一高級控制點出發，經過一系列導線點，最后附和到另一高級控制點的導線稱為附合導線。符合導線中，起始邊和終邊的方位角均已知。在上圖中，在高級點ABCD之間布設5678，以AB邊的坐標方位角αAB為起始邊方位角，以CD邊的坐標方位角αCD為終邊方位角，且αAB和αCD均已知。符合導線是在高級控制點下進行控制點加密的最常用形式。

 在附合導線兩端，如果各有一個已知高級點，而缺少已知方位角，稱為無定向附合導線，簡稱為無定向導線。在不得已的情況下，可采用這種導線形式。

 3、支導線

           由一已知邊的一個端點出發，既不閉合也不附合的導線稱為指導線，在上圖中，從CD邊的端點C出發，延伸出去的導線C-9-10稱為支導線。由于支導線只有必要的起始數據，缺少對觀測數據的檢核，因此，只限于在圖根導線和地下工程導線中使用。對于圖根支導線，規定其導線點的個數應不超過三個。

  對于一端不能通行的胡同、小巷子、屋后的企事業機關大院以及較為隱蔽界址點的位置測定等情形，只能布設支導線。對支導線的觀測必須嚴格按照規范要求進行。

 二、導線測量的外業工作

          導線測量的外業工作包括踏勘選點、邊長測量和連接測量。

1、踏勘選點及建立標志

          在踏勘選點前應到有關部門收集原有的地形圖、高級控制點所在位置、坐標與高程等資料；在圖上規劃好導線的支布設線路，然后按規劃線路到實地踏勘選點?，F場踏勘選點時，應綜合考慮以下幾個方面：

 導線點應選在視野開闊、便于測繪周?chē)匚锏孛驳牡胤健?/span>

 相鄰點間應能通視，以便于角度和距離的測量。如果采用鋼卷尺量距，則沿線地勢應較為平坦，沒有丈量的障礙物。

 點位應選在土質堅實，并便于保存之處。

 各導線邊長應大致相等，符合下表規定，最長不超過平均邊長的2倍，并避免過長過短邊突然連接。

 導線點在測區內應分布均勻，便于控制整個測區。

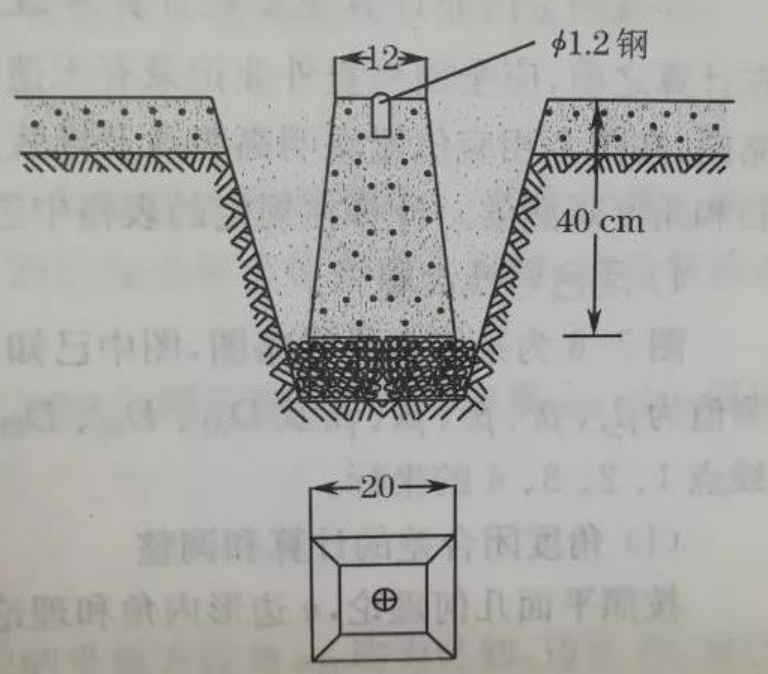

 導線點位選定之后，要建立測量標志，使導線點在地面上固定下來，并沿導線前進方向順序編號，繪制導線略圖。對于一二三級導線點，一般埋設混凝土樁，如下圖所示。對圖根導線點，通常用木樁打入土中，樁頂釘一小釘作為標志；在碎石或瀝青路面上，可用頂上鑿有十字紋的大鐵釘代替木樁；在混凝土場地或路面上，可以用鋼鑿鑿一個十字紋，再涂紅漆使標志明顯。為了便于尋找，應量出導線點到附近三個明顯地物點的編號、距離，用箭頭指明點位方向，繪制一草圖，注明尺寸，稱為點之記，如圖所示。

2、導線轉折角測量

           導線轉折角用經緯儀按測回法進行觀測。轉折角有左角和右角之分，在導線前進方向左側的角稱為左角，在右側的角稱為右角。測角的照準標志一般為鐵三角對中架，在對中架孔里插入0.8-1m、直徑約1cm的小花桿做瞄準標志，也可以三腳架懸掛垂球作為瞄準標志。

 由已知點開始，逐點沿導線前進方向觀測，對附合導線或支導線，一律觀測導線前進方向同一側的角；閉合導線一般觀測內角，若按順時針編號，多邊形內角就是右角。各點都應對中整平，盡量瞄準相鄰兩導線點標桿底部。遇短邊時更應仔細對中，以減小測角誤差。每測站均應當場觀測結果，若超限應立即重測。

 3、導線邊長測量

          導線邊長可以用檢定過的鋼尺往返丈量，丈量的相對誤差不應大于3000分之一。當鋼尺的尺長改正數大于尺長的萬分之一時，應加尺長改正；當量距時地面溫度與檢定時溫度之差大于±10°時，應進行溫度改正；當地面坡度大于百分之一時，應進行傾斜改正。若用光電測距儀進行導線邊長觀測，還需觀測豎直角，如果豎直角大于30′，應進行傾斜改正。也可用全站儀在測定導線轉折角的同時觀測導線邊長。

 4、連接測量

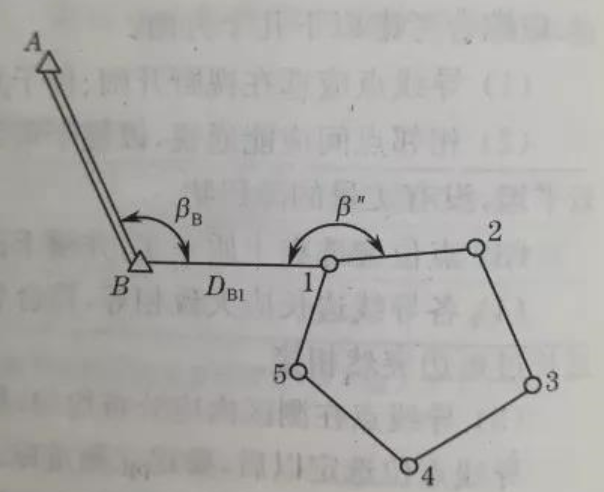

         導線連接測量也叫導線起始邊定向，目的是使導線點坐標納入國家坐標系統或測繪區域的統一坐標系統中。對于圖1中的閉合導線，必須觀測連接角β′，才可以由已知邊BA的坐標方位角αBA推算導線邊A1的坐標方位角；對于圖中的附合導線，必須觀測連接角βB和βC，才能獲得起始數據；而對于下圖所示的閉合導線，則需要測出連接角βB，β″，以及連接邊B1的邊長DB1。
