1、如何選取基準站架設環境？

 無線電波衍射能力差，在數據傳輸過程中易受電磁環境及障礙物的影響。RTK 基準站一方面接收衛星發射的信號，另一方面要向移動站發射差分信號。因此在實際應用中，要合理選擇環境，避免對這兩種信號造成不良影響或干擾。

 從基本原則來看，基準站最好架設于視野開闊、環境空曠、地勢較高的地方，這樣的環境通常在信號接收和發射方面都有較為優良的效果，既能夠保證基準站接收衛星信號，又能夠保證基準站與移動站間具備較好的無線電傳輸路徑，使得作業距離更遠。

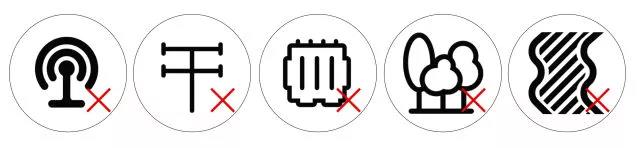

 同時要避免將基準站架設在無線電站、高壓線、變壓器等有無線電干擾的區域，這樣的環境存在有電磁干擾的隱患，可能對信號的收發都會(huì )造成不利影響。另一方面，也要避免在樹蔭下以及大范圍水域間架設基準站，樹葉可能對衛星信號造成遮擋，同時樹葉間隙也可能引起衛星信號發生衍射，降低精度，而大范圍水域則可能對信號形成反射，引發多路徑效應，形成干擾。

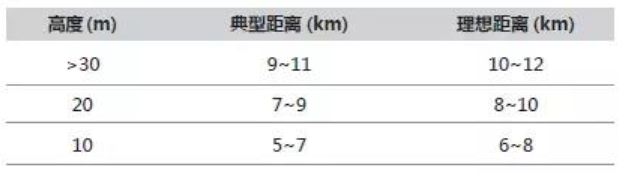

 一般電磁條件下，基準站采用 25w 外置電臺時，架設的高度與作業距離的關系如下表所示：

2、量取天線高的四種方法

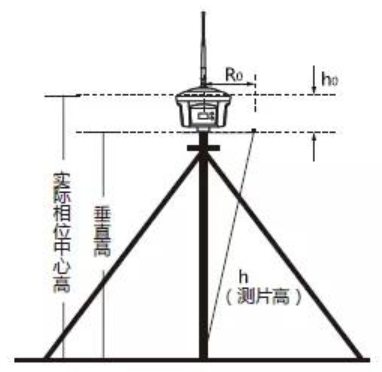

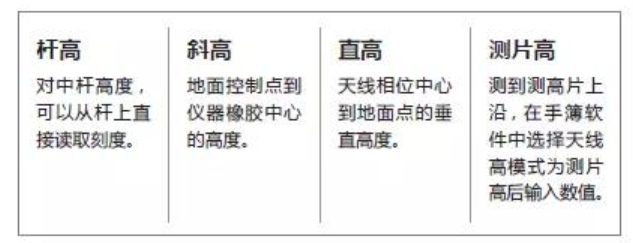

 靜態作業、RTK 作業都涉及到天線高的數值。天線高實際上是天線相位中心到地面測量點的垂直距離，南方工程之星主要采用桿高、斜高、直高和測片高四種天線高量測方法。

注：

 使用測高片量取儀器高時，測高片凸出的一面向上，須量取到凸出部位。量取儀器高時應多量測幾次求取平均值，盡量排除人為誤差。

3、五種主機指示燈

 指示燈是開是關，是長亮還是閃爍，是均勻閃爍還是間隔閃爍都代表了機器設備的不同狀態。而南方RTK不同的機型系列指示燈也略有不同。

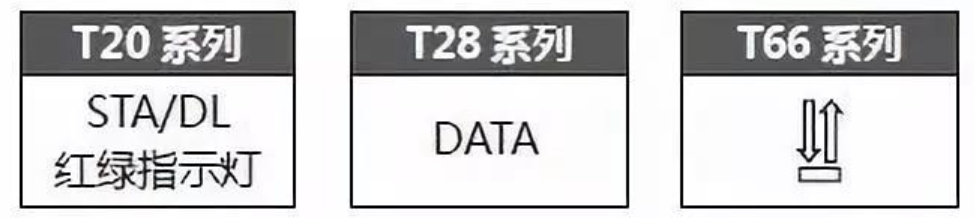

（1）、信號數據燈

 指示燈均勻閃爍（T20系列為紅色指示燈），表示主機接收或發射數據正常。

 靜態采集時，T20系列紅色指示燈，T66的指示燈按設定的采樣間隔閃爍；T28系列主機有單獨的靜態存儲燈。

（2）、靜態存儲燈

 靜態采集時，指示燈按設定的采樣間隔閃爍。

（3）、衛星燈

 衛星燈閃爍次數表示主機收到的衛星數量，每次循環之間間隔10 秒。

（4）、藍牙指示燈

 長亮表示藍牙已連接。

（5）、電源燈

 滿電狀態指示燈長亮，閃爍表示電量不足。

4、Web-UI 管理界面的三種登陸模式

 Web UI 是接收機內置的管理界面，通過訪問 web UI，可實時查看或更改主機狀態、主機配置、衛星信息、數據記錄、數據傳輸、電臺設置、固件升級、用戶管理、用戶幫助等信息和功能。

 為滿足不同的作業需求，Web UI 管理界面提供三種登陸模式：

WiFi 模式（推薦）

 啟用主機 WiFi 熱點功能 → 用手機、平板等設備接入 WiFi → 打開主機的網頁管理端（Web 管理端網頁 IP 地址為 10.1.1.1，登陸用戶名、密碼均為：admin）

USB 模式

 設置主機網卡功能 → 通過七芯轉 USB 數據線連接電腦 → 打開主機的網頁管理端（該功能需要在電腦上安裝Gadget 驅動；網頁端IP 地址為：192.168.155.155, 登陸用戶名、密碼均為：admin）

公網登錄

 若用戶需要遠程登陸主機的 Web UI 網頁，則需要在主機接入的局域網內對它的 80 端口進行映射。假設將 80 端口綁定到 8000端口，則用戶只需在本地的瀏覽器內輸入主機所在局域網的公網IP+ 端口接口。

 假設 IP 為 222.196.35.76，用戶只需輸入：http://222.196.35.76:8000 即可進入主機登錄頁面。

注意：

 PC 端只支持 IE 瀏覽器登陸 Web UI 管理網頁。

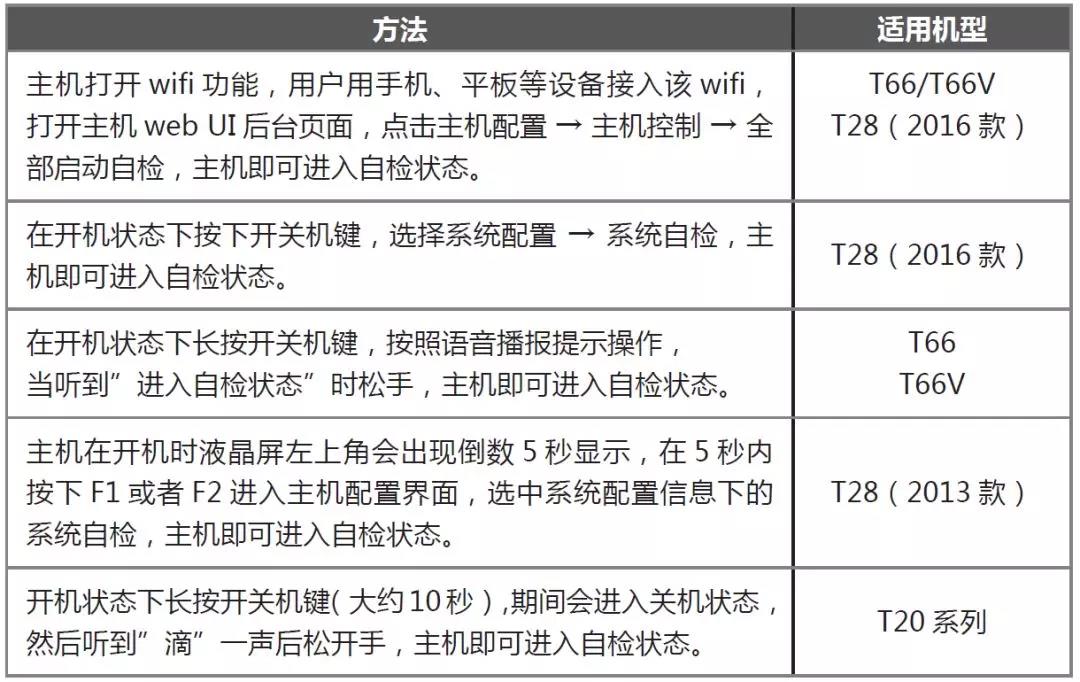

5、不同機型的主機自檢方法

 自檢是主機系統執行的一個自我檢查的例行程序，能夠初步判斷主機硬件是否出現故障，同時具有一定程度上的自我修復功能。完整的自檢包括對藍牙模塊、電臺模塊、網絡(luò )模塊、系統主板、磁盤的測試。不同機型主機自檢開啟方式不同，具體使用方法如下：

注意事項：

 · 所有主機在自檢前務必斷開藍牙連接，如果在自檢過程中連接藍牙會(huì )造成主機自檢錯誤，出現藍牙模塊自檢失敗。

 · T20-2013主機，自檢前除斷開藍牙還需要裝上SD卡，否則將提示“SD卡自檢失敗”。

 · 主機自檢時最好將主機數據鏈調到外掛數據鏈模式、部分主機（如新款T28）可以調到“關閉數據鏈”再進行自檢。避免主機在沒有電話卡時提示網絡(luò )模塊自檢失敗。

6、主機固件升級步驟

 隨著測量技術的迅速發展與廣泛使用，RTK 主機的功能及性能也在不斷地提升。主機固件升級就是對主機的維護與升級，大體有三個方面的作用：增加主機的新功能、系統性地修復主機、提升主機運行穩定性。

主機固件升級方式如下（不同主機適用方法不同）：

主機自動升級

 拷貝固件到主機內存根目錄下或登錄主機后臺 UI 界面進行升級。固件拷貝好后，主機在開機時會(huì )自動檢測最新固件、自動升級。

通過主機 Web-UI 升級

①連接 wifi 升級

 打開主機 → 用筆記本或移動設備連接主機 WIFI( 機身號后 4 位 ) →在瀏覽器中輸入 10.1.1.1 登入主機 Web-UI → 固件升級

②網絡(luò )接口模式升級

 在電腦安裝網絡(luò )模式驅動程序 → Gadget 驅動 → 用串口線連接主機→ 在瀏覽器中輸入192.168.155.155 登入主機 Web-UI → 固件升級

③使用儀器之星升級

 儀器之星 → 固件升級 → 選擇串口 ( 主機連接電腦的串口 )、波特率(115200) → 選擇要升級的固件 → 點擊“打開”→ 開機

7、RTK維護保養

 RTK是復雜又精密的設備，在野外進行作業時，經常要遭受風雨、日曬、灰塵和濕氣等有害因素的侵蝕。因此，正確的使用，妥善的保養，對于保證儀器的精度，延長其使用年限具有極其重要意義。

日常保養與維護

運輸

 使用原廠儀器箱包裝，采取防震、防摔措施；長途運輸時，應先把儀器放在儀器箱內，再放入專門運輸的木箱中，于空隙處填以泡沫、海綿、刨花或其他抗震物品，必要時用繩子捆扎結實。

作業

 使用儀器時，請勿直接提拿天線接口等外露連接點；在各接口使用完畢后，應及時將膠塞塞好；測量結束后，應用毛刷或軟布將儀器上的塵土、水、雪等臟物清理干凈；請勿使用堅硬物撞擊、擠壓液晶面板。必要時可以使用中性洗滌劑和濕布進行清潔，切勿使用腐蝕性化學藥劑。

維修

 儀器故障或使用時不慎跌摔、進水，導致儀器無法正常使用時，請勿擅自打開儀器，以免造成零部件損壞。當使用者無法確認儀器問題時，應就近送往維修點或者售后服務點進行檢查。

長期不用時的保養與維護

 ?若儀器長期不使用時，應將電池取出，并與其他附件一起放回儀器箱保存。

 ?儀器應存放于干燥、通風、防震的地方。如木柜內或柜架上，請勿直接放在地上，更不宜存放在有振動設備的車間或易燃品堆放處，也不要靠近火爐或暖氣片等熱源。

 ?每個月對儀器進行一次保養 ( 尤其是外置電臺 )，并確保產品通電一小時，使電子原件保持良好狀態。

 ?鋰電池長期不用應充入 50%~80% 的電量，并每隔 3 個月充一次電池，以免造成不可逆的容量損失。
