圖1

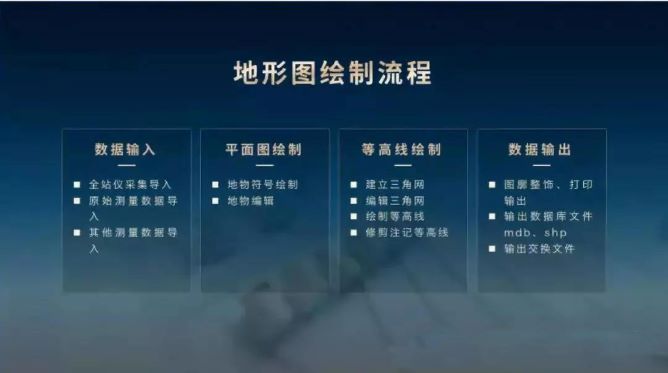

▲地形圖繪制流程

CASS提供兩種方式快速繪制平面圖，分別是編碼引導和簡碼識別。對應的菜單在“繪圖處理”中，見下圖。

圖2

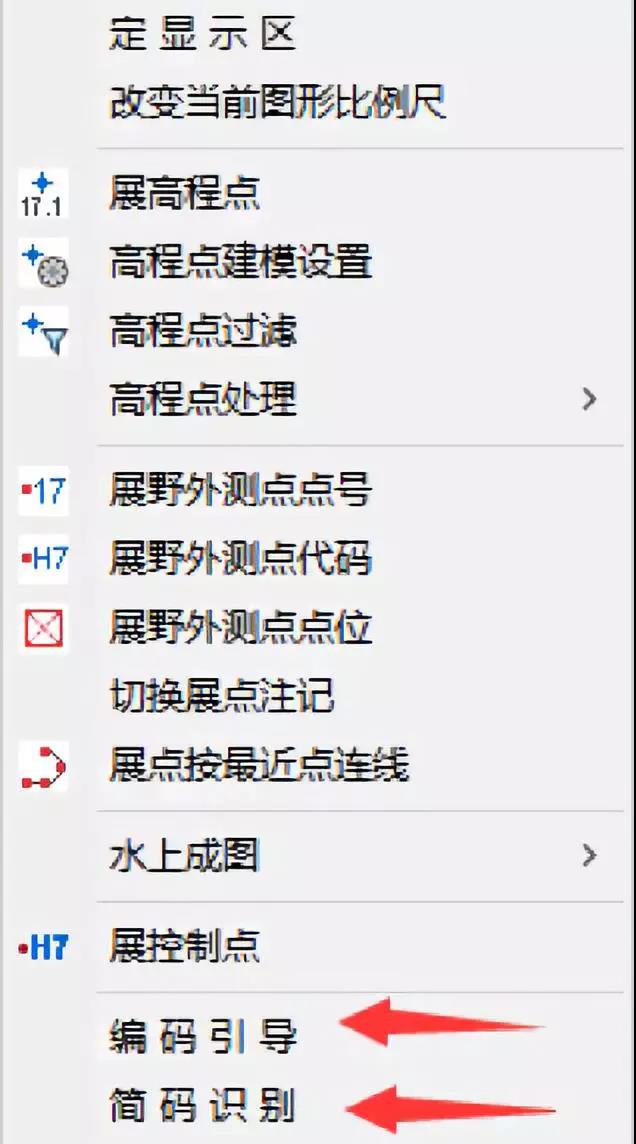

▲繪圖處理部分菜單截圖

/01/

編碼引導

外業測圖時沒有同步錄入野外簡編碼，根據草圖編輯引導文件（*.yd），結合坐標文件，自動繪制平面圖。

        ? 編輯引導文件

        根據外業草圖和簡碼文件，編寫一個后綴為yd的引導文件。

圖3

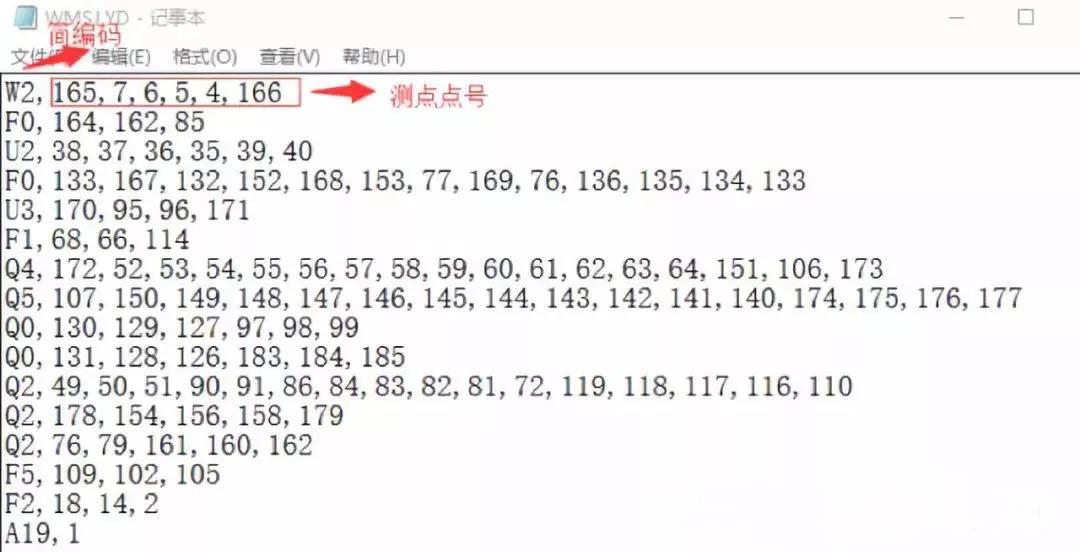

▲引導文件樣例截圖

引導文件說明

文件結構為：簡編碼,點號1,點號2……

1）W2代表柵欄符號。

2）165、7、6代表繪制柵欄符號的野外測點點號。

簡碼文件查詢

打開CASS10.0的幫助文件，在下圖章節中查詢。（Cass10.0 \system\Cass10.0說明書.chm）

圖4

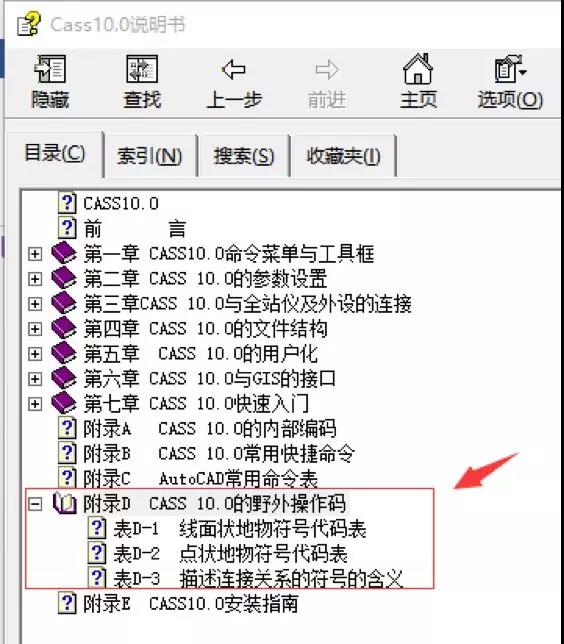

▲CASS10.0說明書目錄截圖

? 編碼引導成圖

點擊菜單“繪圖處理-編碼引導”，按照提示選擇引導文件和對應的坐標文件，CASS將自動繪制圖形。如下圖所示。

圖5

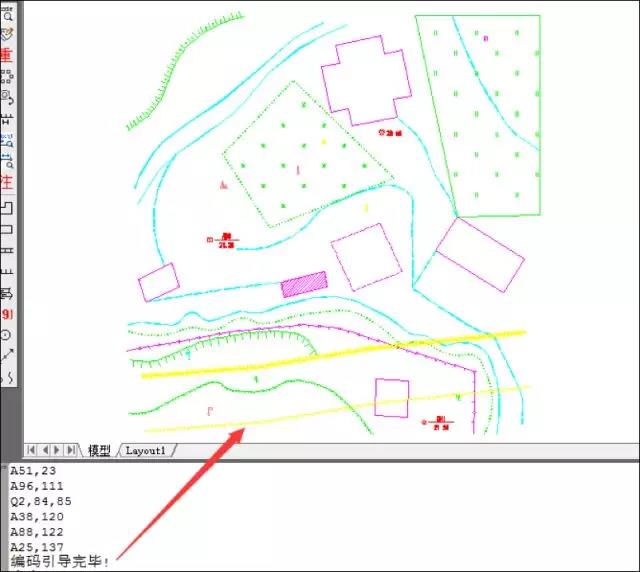

▲編碼引導成圖

測試數據路徑見下圖↓↓↓

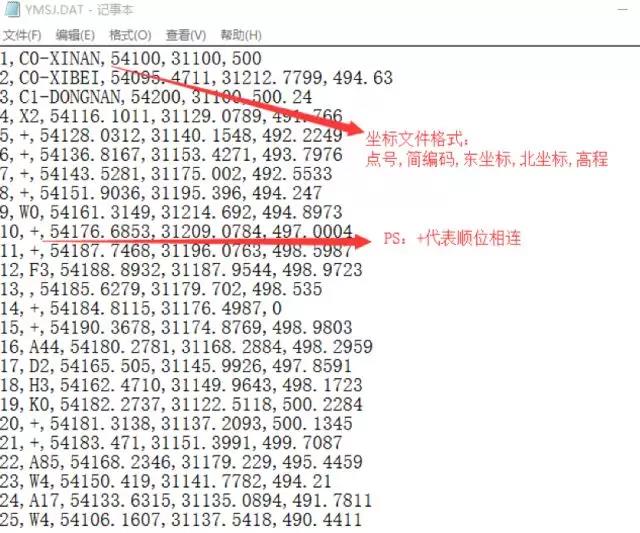

圖6

  /02/

簡碼識別

根據帶有簡編碼的坐標文件，自動繪制帶有地物符號的平面圖。

? 編輯坐標文件

編輯坐標文件，加入簡編碼（此操作，可以在外業采集時完成），參考下圖所示樣例。

圖7

▲簡碼坐標文件樣例

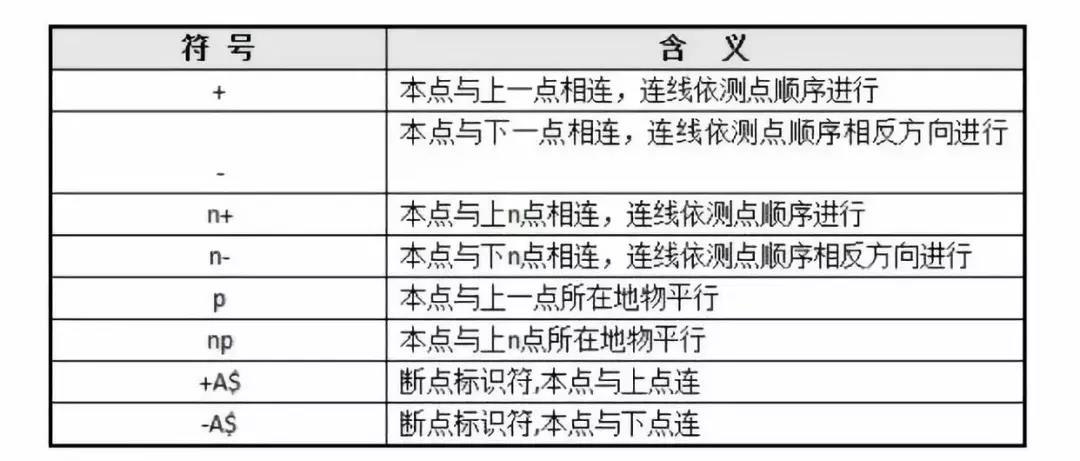

連接符號含義見下表↓↓↓

圖8

? 簡碼識別成圖

點擊菜單“繪圖處理-簡碼識別”，CASS將自動完成圖形繪制。

圖9
